單臺開關電鍍電源模塊的系統總體結構如圖1所示。主要包括兩部分：主電路和控制電路。

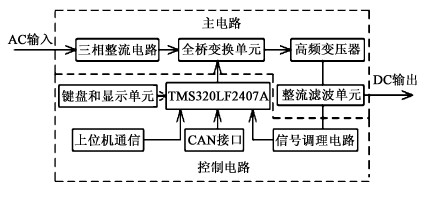

圖1    單臺開關電鍍電源模塊的系統總體結構圖

　　圖1中上半部分虛線框內為主電路。其中整流濾波電路用來將三相交流輸入變換為直流，為全橋變換單元提供穩定的直流電源。全橋變換單元可將直流信號變換為高頻PWM波，然后通過高頻變壓器輸出，再經過整流濾波處理，最終得到恒定的直流輸出。

　　圖1中下半部分虛線框內為控制電路。該部分以數字信號處理器TMS320LF2407A為核心，其具有鍵盤輸入和液晶顯示輸出、上位機通信、CAN通信等接口。用戶可通過鍵盤設定設備工作參數，如設定工作模式、設置輸出電壓或電流等，也可通過上位機設置電源工作參數，監視其運行狀態。不同電源模塊之間則通過CAN總線實現相互之間通信和控制。
