電鍍電源有穩壓限流和穩流限壓兩種工作模式，穩壓或穩流數值可以通過控制面板或上位機等方式設定和顯示。

　　在穩壓狀態工作時，為了加快動態響應速度，控制算法采用了電壓電流雙閉環結構。如圖1所示，內環為電流控制環，外環為電壓控制環。輸出電壓Uo與電壓給定值Uref進行比較，生成電壓誤差信號，經過電壓PI調節器構成電壓控制外環。電壓調節器的輸出作為電流內環的給定信號，與輸出電流采樣信號比較，經電流PI調節器輸出賦值給比較寄存器。改變比較寄存器的值，即改變移相角的大小，從而實現穩壓功能。在穩流工作狀態時，電壓環退出，采用電流環，通過電流環的PI調節器輸出賦值給比較寄存器，從而實現穩流功能。

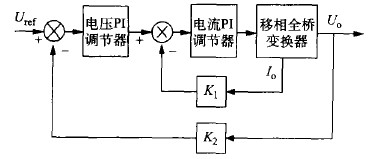

圖1    電壓電流雙閉環控制
