移相全橋軟開關主要有零電壓開關(ZVS)、零電流開關(ZCS)和零電壓零電流開關(ZCZVS)三種類型，寧波宏順電子電鍍廠采用ZVS，利用開關管的寄生電容和高頻變壓器的漏感構成諧振電路，不需要增加額外的諧振器件，電路形式簡單。

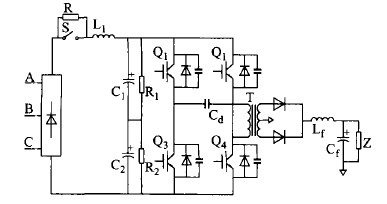

　　主電路原理如圖1所示。交流輸入采用三相橋式整流，功率因數校正由L1、C1和C2構成無源功率因數校正，高頻逆變電路采用全橋形式，開關管Q1~Q4選用IGBT作為開關管，輸出整流采用全波整流，整流二極管選用肖特基二極管。

圖1   大功率高頻開關電鍍電源主電路原理圖
