寧波宏順電子電鍍廠的開關電鍍電源模擬控制系統總體結構如下圖所示，硬件結構由主電路和控制電路組成。控制系統采用DSP芯片TMS320LF2407A，其內部集成了帶乘法器的實時處理CPU內核，包括事件管理器、AD模塊等的控制外設功能，以及高達32k字×16位的Flash處程序存儲器和2.5k字×16位的數據／程序RAM，這大大簡化了軟硬件設計難度，相比傳統的開關電鍍電源模擬控制系統具有靈活性好、精度高、可靠性高、一致性與重復性好、抗干擾性強等顯著優點，可實現模糊控制等智能控制方法。

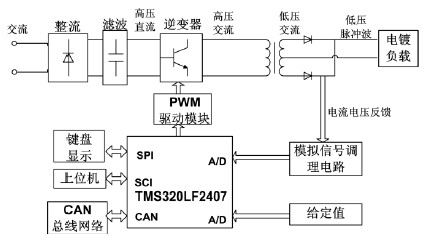

開關電鍍的電源系統總體結構原理圖
