隨著我國電鍍行業機械化、自動化技術的發展，電鍍液的溫度控制已提到很迫切的位置上了。寧波宏順電子電鍍廠的電鍍車間采用了新工藝“一步法”后，在鍍鎳槽和鍍鉻槽安裝了兩套電鍍液恒溫控制裝置。試用近一年來，效果良好，能準確地把電鍍液溫度自動控制在規定的范圍內，對提高產量和保證質量起了顯著的效果。下面就其自動控溫原理及電路結構加以介紹。

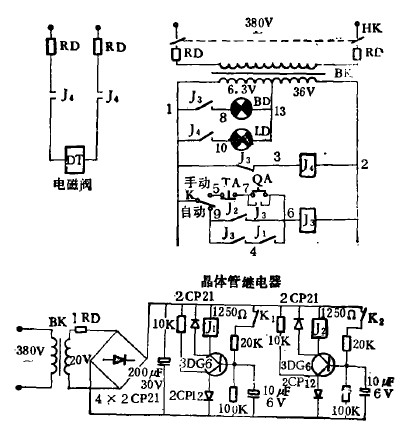

　　工作原理見圖。首先將電源開關HK接通，HK接通后，中間繼電器J4吸合，電磁閥DT接通，開始往鍍槽內送蒸氣，溫度上升，升到所需要的溫度(如51℃)后，第一支電接點水銀溫度計K1接通，經過晶體三極管BG1放大，高靈敏繼電器J1吸合。電鍍液溫度繼續上升，當升到56℃時第二支電接點溫度計K2接通，再經三極管BG2放大，高靈敏繼電器J2吸合。這時，中間繼電器J3也吸合，J4便斷開，電磁閥關閉，送汽停止。這時電鍍液溫度逐漸下降，降到56℃以下，J2斷開，J3繼續通過J污的常開觸點和J，的常開觸點自保，溫度繼續下降，當降到51℃以下后，J1常開觸斷點開，J3斷電，J4又吸合，電磁閥接通，又繼續往槽子里送蒸氣，電鍍液溫度又開始回升，繼續重復以上動作。這樣就使電鍍液溫度始終保持在51℃一56℃之間。同時它們之間的溫度還可以任意調節。最小范圍可保持在l℃內。

　　一旦晶體管繼電器或傳感器壞了，可以用手動進行控制，其方法是，把鈕子開關K極到手動位置，即可拋開自動部份，照舊進行生產。

　　在進行制作和安裝時要注意以下幾點：①電接點水銀溫度計，最大只能通斷20mA電流，千萬不能直接帶動中間繼電器，否則會發生水銀噴射，燒壞觸點。只能經過三極管放大后，再帶動高靈敏繼電器。②傳感器是玻璃制品，易損壞，最好用欽管把它套起，欽管上端開窗以便觀察調整。如果無欽管，用塑料管也可。③傳感器出線孔最好用環氧樹脂密封，不至使水蒸氣進入玻璃體內。該傳感器的特點是造價低，調節方便，不怕腐蝕。只要安裝得當是不會損壞的。以前，我們曾考慮用熱電偶或熱敏電阻，都遇到腐蝕間題不能解決而放棄，比較起來這是目前傳感器用于腐蝕強烈場合比較理想的。
